Marteaux Fond de Trou
  • Marteaux Fond de Trou
  • Marteaux Fond de Trou
  • Marteaux Fond de Trou
  • Marteaux Fond de Trou

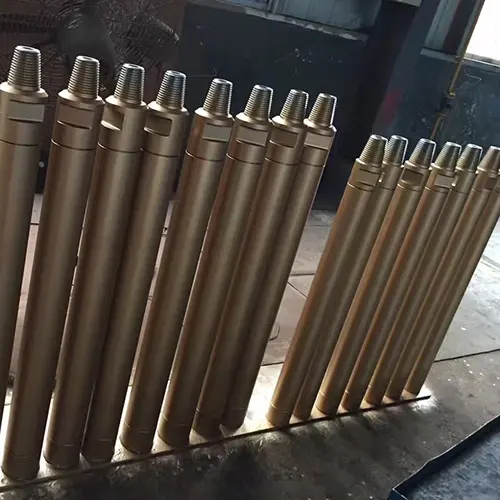

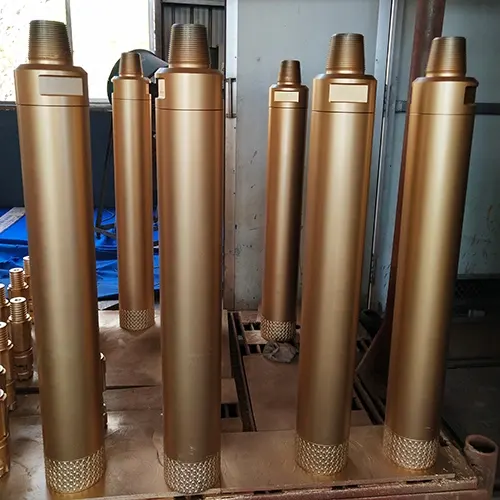

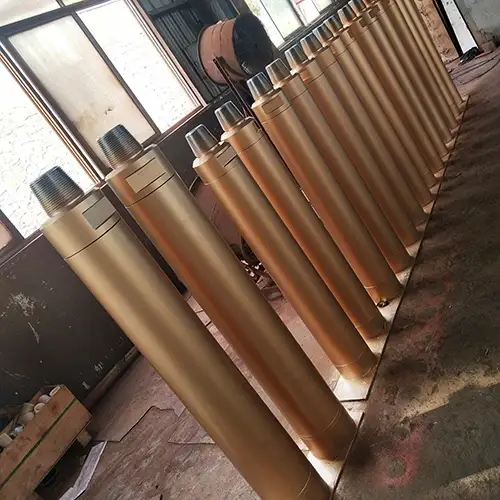

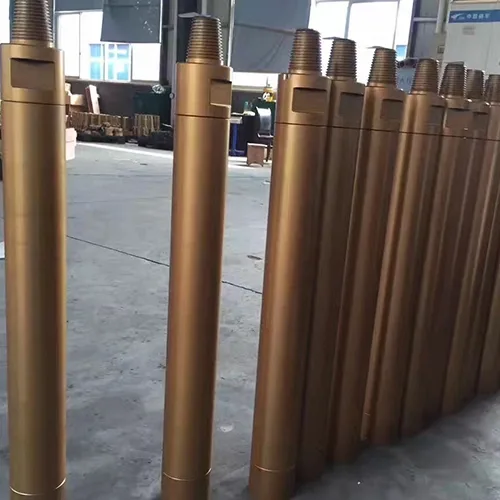

Marteaux Fond de Trou

  • Diamètre du marteau : 2"–10"
  • Diamètre de taillant compatible : 60–400 mm
  • Raccord fileté : API REG
  • Longueur totale : 863–1 522 mm
  • Poids : 22–295 kg
Formulaire de demande
Téléchargements

Marteau DTH sans tube arrière

  • Suppression du tube arrière en nylon, évitant les problèmes liés à la casse, à l’usure ou aux variations thermiques ;
  • Consommation d’énergie réduite et fréquence d’impact plus élevée, permettant une vitesse de pénétration supérieure par rapport aux conceptions classiques ;
  • Structure interne simplifiée avec un nombre réduit de composants, facilitant la maintenance ;
  • Composants internes traités en surface pour améliorer la résistance à l’usure ;
  • Tête supérieure et mandrin raccordés au corps externe par filetage, permettant un démontage et un entretien aisés.
Spécifications techniques
Item 3.5" 4" 5" 6" 7" 8" 10"
Longueur sans taillant 863 mm 967 mm 1070 mm 1164 mm 1318 mm 1366 mm 1522 mm
Poids sans taillant 22.0 kg 38.4 kg 68.4 kg 101.5 kg 153 kg 184.3 kg 295.1 kg
Diamètre extérieur 80 mm 99 mm 126 mm 146 mm 170 mm 185 mm 220 mm
Raccords de taillant compatibles DHD3.5 DHD340 DHD350 DHD360 7H DHD380 Numa10
Mission40 Mission50 Mission60 Mission80 SD10
COP44 QL50 QL60 QL80 TD90
Diamètre de forage recommandé Ø 90 mm-Ø 105 mm Ø 105 mm-Ø 130 mm Ø 135 mm-Ø 165 mm Ø 155 mm-Ø 203 mm Ø 178 mm-Ø 216 mm Ø 203 mm-Ø 254 mm Ø 254 mm-Ø 311 mm
Raccord supérieur API2 3/8'' Reg API2 3/8'' Reg API2 3/8'' Reg API3 1/2'' Reg API4 1/2'' Reg API4 1/2'' Reg API5 1/2'' Reg
Pression de service maximale 2.0 MPa 2.5 MPa 2.8 MPa 3.0 MPa 3.0 MPa 3.0 MPa 3.5 MPa
Fréquence d’impact 15 bar, 30 Hz 18 bar, 36 Hz 18 bar, 35 Hz 18 Bar, 32 Hz 18 bar, 30 Hz 18 bar, 26 Hz 18 bar, 26 Hz
Vitesse de rotation recommandée 30-60 tr/min 30-60 tr/min 25-55 tr/min 25-55 tr/min 25-55 tr/min 25-50 tr/min 25-50 tr/min
Consommation d’air 15 bar, 7 m³/min 18 bar, 11 m³/min 18 bar, 16 m³/min 18 bar, 20 m³/min 18 bar, 23 m³/min 18 bar, 28 m³/min 18 bar, 41 m³/min

Marteau DTH avec tube arrière

  • Système de distribution d’air sans clapet pour un flux stable ;
  • Piston robuste offrant une bonne résistance à l’usure ;
  • Conception interne optimisée avec composants traités en surface ;
  • Assemblage fileté facilitant le démontage et l’entretien.
Spécifications techniques
Item 3.5" 4" 5" 6" 7" 8"
Longueur sans taillant 863 mm 947 mm 1070 mm 1164 mm 1366 mm 1522 mm
Poids sans taillant 22.0 kg 37 kg 68.4 kg 99.6 kg 180.1 kg 295.1 kg
Diamètre extérieur 80 mm 99 mm 126 mm 146 mm 185 mm 220 mm
Raccords compatibles DHD3.5 DHD340 DHD350 DHD360 DHD380 Numa10
SD4 SD5 SD6 SD8 SD10
QL40/QLX40 QL50 QL60 QL80 TD90
Diamètre de forage recommandé Ø 90 mm-Ø 105 mm Ø 105 mm-Ø 130 mm Ø 135 mm-Ø 165 mm Ø 155 mm-Ø 203 mm Ø 203 mm-Ø 254 mm Ø 254 mm-Ø 311 mm
Raccord supérieur API2 3/8'' Reg API2 3/8'' Reg API2 3/8'' Reg API3 1/2'' Reg API4 1/2'' Reg API5 1/2'' Reg
Pression maximale 2.0 MPa 2.5 MPa 2.8 MPa 3.0 MPa 3.0 MPa 3.5 MPa
Fréquence d’impact 15 bar, 29 Hz 18 bar, 33 Hz 18 bar, 32 Hz 18 bar, 30 Hz 18 bar, 24 Hz 18 bar, 24 Hz
Vitesse de rotation recommandée 30-60 tr/min 30-60 tr/min 25-55 tr/min 25-55 tr/min 25-50 tr/min 25-50 tr/min
Consommation d’air 15 bar, 7.5 m³/min 18 bar, 12.1 m³/min 18 bar, 17.6 m³/min 18 bar, 22 m³/min 18 bar, 30.8 m³/min 18 bar, 45.1 m³/min
Applications typiques

Tir de mine à ciel ouvert, exploitation minière, travaux de tunnel, forage de puits d’eau, pieux photovoltaïques, fondations profondes, stabilisation de talus et autres applications de forage rocheux.

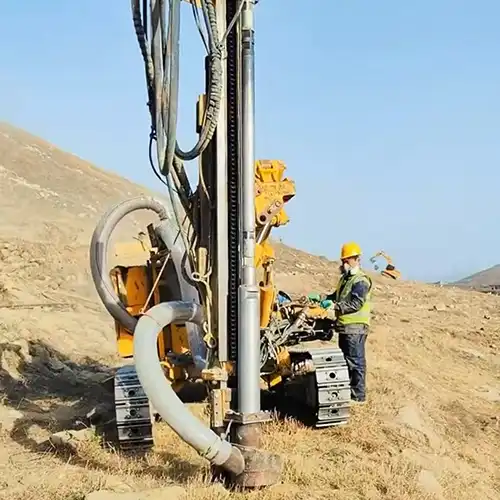

Pieux photovoltaïques
Pieux photovoltaïques

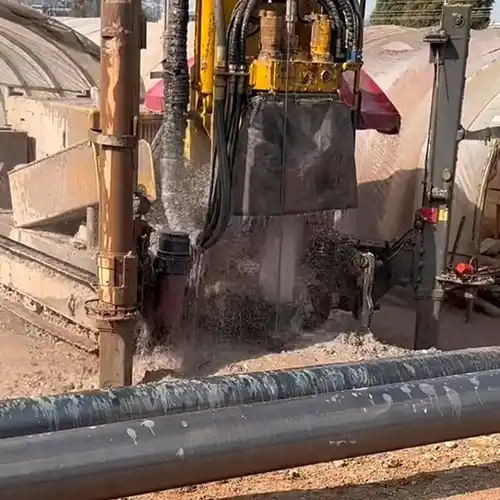

Forage de puits d’eau
Forage de puits d’eau
Performances
Performances
Le marteau délivre une énergie d’impact élevée avec une utilisation optimisée de l’air comprimé, permettant un forage efficace dans différentes conditions d’exploitation.

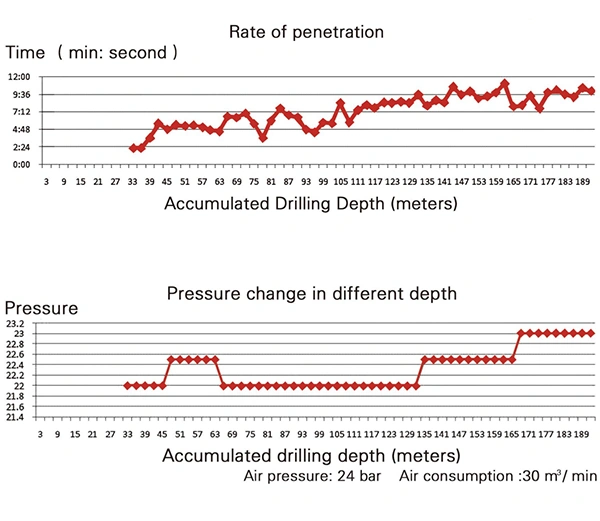

Exemple : performances d’un marteau fond de trou 8" équipé d’un taillant Ø 203 mm selon différentes profondeurs de forage et pressions de compresseur.
Performances

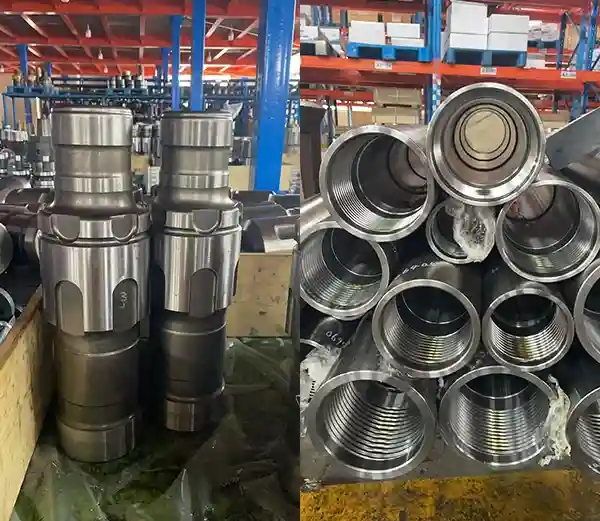

Les composants clés, notamment le piston, sont fabriqués en acier allié spécial à haute teneur en nickel, selon des standards stricts de fabrication et de contrôle qualité.
