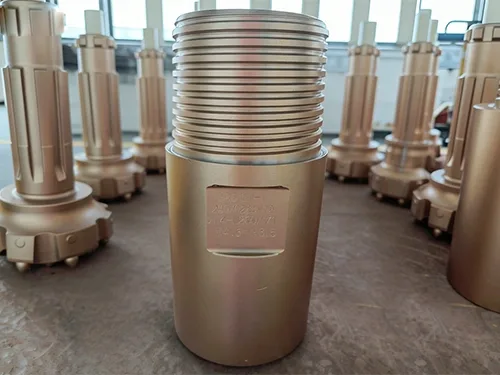

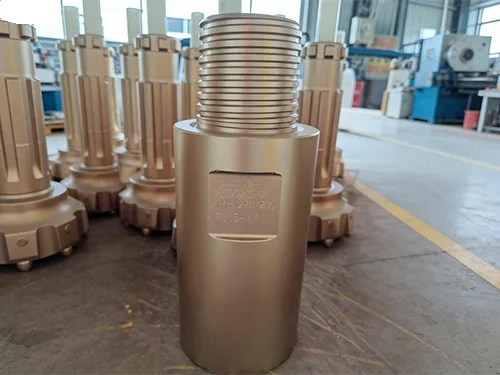

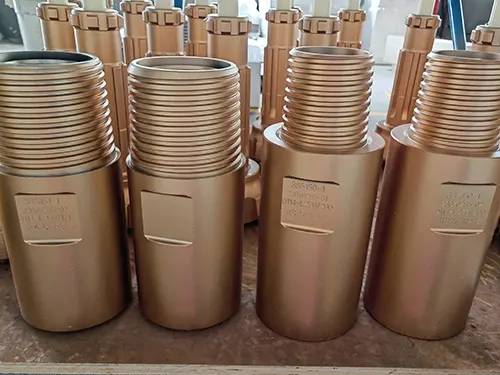

Adaptateurs de Circulation Inverse / Subs pour Circulation Inverse
- Plage de diamètre du taillant : 90–400 mm
- Type de filetage : REMET, METZKE, API REG
- Type de face : face à centre abaissé (center-drop), face concave
- Types de boutons carbure : bouton hémisphérique (domed button), bouton semi-balistique, bouton balistique, bouton pointu, bouton plat
Formulaire de demande
Principaux avantages
- Les adaptateurs de raccordement pour circulation inverse sont principalement utilisés pour relier la foreuse aux tiges de forage, connecter les tiges de forage aux marteaux RC et assurer l’interface entre des colonnes de forage utilisant différents types de filetage. Ils jouent un rôle essentiel dans le système de forage à circulation inverse.
- Conçus avec une structure à double bras, ils répondent pleinement aux exigences fonctionnelles des systèmes de forage RC et constituent un élément de liaison clé entre les différents composants du système.
- Fabriqués en acier allié à faible teneur en carbone de haute qualité et soumis à un procédé de traitement thermique optimisé, ces adaptateurs offrent une résistance mécanique globale et une résistance au couple nettement améliorées.
L’adaptateur permet de répartir efficacement les charges de torsion entre les composants connectés. C’est la raison fondamentale pour laquelle les sous de transition sont indispensables, même lorsque les filetages sont identiques, notamment entre la foreuse et les tiges de forage, ainsi qu’entre les tiges de forage et les marteaux à circulation inverse.

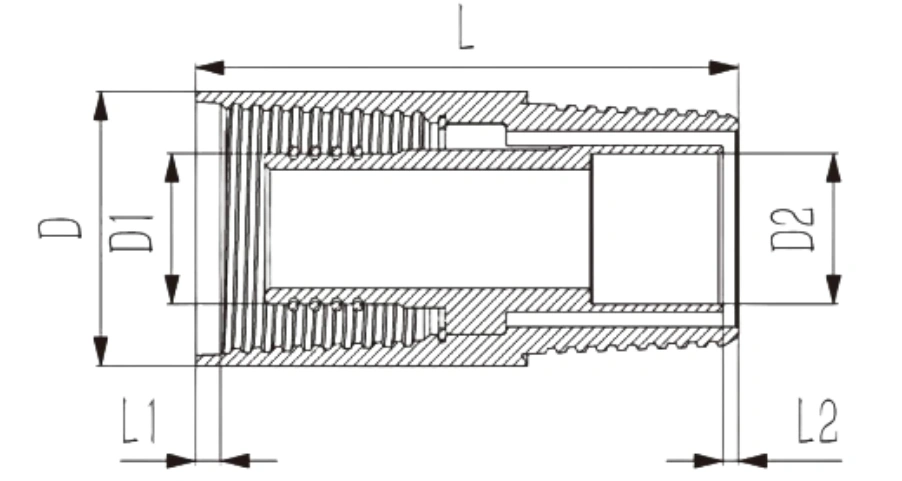

Spécifications techniques
| Filetage (mâle) | Filetage (femelle) | Filetage (femelle), mm | Longueur, mm | Distance tube intérieur – extrémité, mm | Dimensions de la face d’étanchéité du tube intérieur, mm | ||
| D | L | L1 | L2 | D1 | D2 | ||
| REMET 3.5'' | REMET 4.0'' | 102 | 225 | 35 | 9 | 57.2 | 49.5 |
| REMET 3.5'' | METZKE 4.0'' | 102 | 225 | 25.4 | 9 | 54 | 49.5 |
| METZKE 4.0'' | REMET 4.0'' | 102 | 204 | 35 | 3.1 | 57.2 | 54 |
| REMET 4.0'' | METZKE 4.0'' | 102 | 204 | 25.4 | 7.5 | 54 | 57.2 |
| METZKE 4.0'' | METZKE 4.5'' | 114 | 188 | 48.2 | 3.1 | 57.2 | 54 |
| METZKE 4.0'' | REMET 4.5'' | 116 | 200 | 31.5 | 3.1 | 63.5 | 54 |
| REMET 4.0'' | METZKE 4.5'' | 114 | 208 | 48.2 | 7.5 | 57.2 | 57.2 |
| REMET 4.0'' | REMET 4.5'' | 116 | 220 | 31.5 | 7.5 | 63.5 | 57.2 |
| METZKE 4.5'' | REMET 4.5'' | 116 | 250 | 31.5 | 0 | 63.5 | 67.4 |
| REMET 4.5'' | METZKE 4.5'' | 116 | 220 | 48.2 | 6.5 | 57.2 | 63.5 |
- Usinés à partir d’acier allié 42CrMo de haute qualité et traités par un procédé de traitement thermique éprouvé, ces adaptateurs offrent une résistance à la traction et au couple nettement améliorée.
- Des options de personnalisation sont disponibles, notamment la longueur, les types de filetage, ainsi que la couleur et le marquage du logo.
