Système de Tubage Concentrique à Ailettes de Pied

Outils de Forage Rocheux

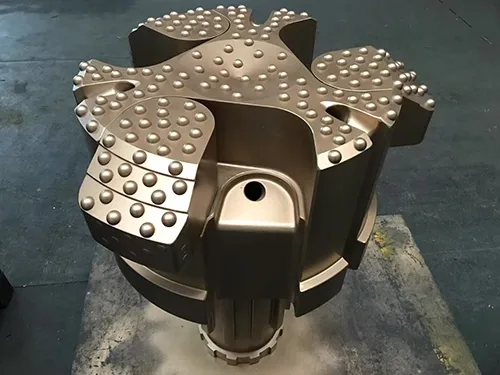

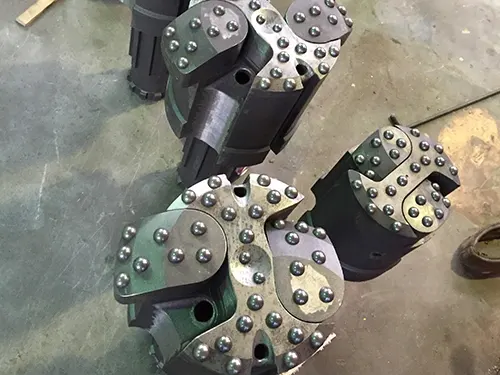

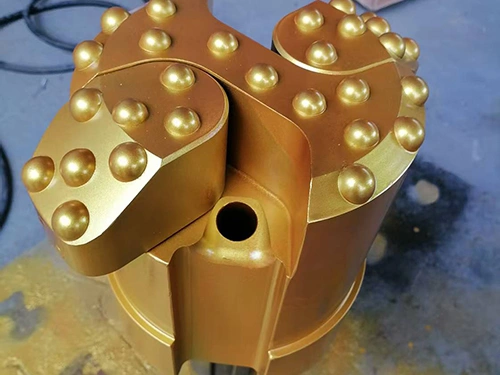

Système de Tubage Concentrique à Ailettes de Pied

Par rapport aux autres systèmes concentriques, cette conception améliore significativement l’évacuation des déblais et la capacité de circulation.
La verticalité du forage est supérieure à celle obtenue avec les systèmes excentriques.
Adapté aux applications d’avancement de tubage de grand diamètre.

Formulaire de demande

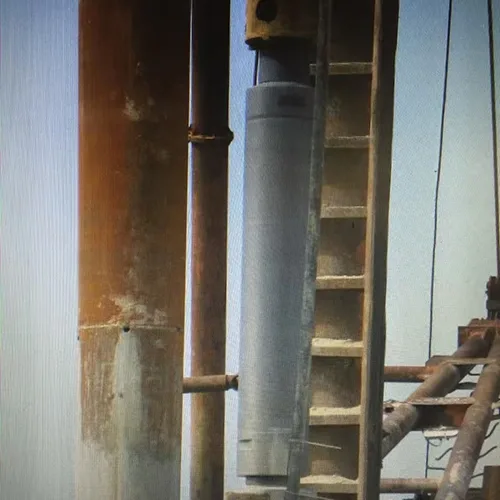

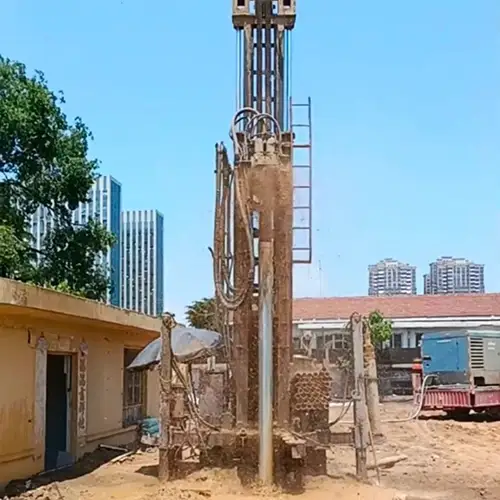

Applications typiques

Spécifications techniques

Modèle	Ø ext. tubage (mm)	Ø int. tubage (mm)	Épaisseur (mm)	Ø max. guide (mm)	Ø alésé (mm)	Ø min. sabot (mm)	Nb de blocs	Marteau DTH	Poids (kg)
F90	114	101	6.5	99	125	90	2	3.5''	15
F98	127	108	9.5	106	138	98	2	3.5''	18
F115	146	126	10	124	157	117	2	4''	20.5
F136	168	148	10	145	180	136	2	5''	33.5
F142	178	158	10	154	195	142	2	5''	39
F160	194	174	10	172	206	160	2	6''	48
F185	219	199	10	196	234	185	2	6''	61
F210	245	225	10	222	260	210	2	8''	88
F240	273	253	10	251	305	240	3	8''	97
F280	325	305	10	302	346	282	3	8'' ou 10''	115
F305	355	335	10	332	376	305	3	12''	214
F360	406	382	12	380	432	360	3	12''	254
F412	460	436	12	434	485	412	3	14''	415
F432	480	454.6	12.7	450	505	432	3	14''	415
F454	508	482.6	12.7	479	534	454	3	18''	630
F510	560	534.6	12.7	530	590	510	3	18''	730
F551	610	584.6	12.7	582	639	551	3	18''	895
F600	660	632	14	628	684	600	3	18'' ou 24''	946
F645	711	679	16	675	741	645	3	24''	1210
F694	762	730	16	726	800	694	3	24''	1595
F750	813	781	16	776	845	752	3	24''	2436
F850	914	882	16	878	966	850	4	28''	2756
F950	1016	984	16	980	1060	956	5	28''	3076
Autres spécifications disponibles sur demande.

Produits relatifs
Autres produits

Plus

Foreuses Foreuses de surface modulaires pour mines, fondations et puits d’eau. Adaptées au DTH, à l’ancrage et aux pieux solaires, disponibles en versions diesel, électrique ou bi-énergie. Contactez-nous.

Compresseurs d’Air Compresseurs d’air pour forage, mines et construction. Gamme incluant compresseurs diesel portables, électriques mobiles et compresseurs à vis électriques fixes, assurant une alimentation en air stable et efficace. Contactez-nous.

Dans quelles situations utiliser un système de tubage à ailettes de pied ?

Le système à ailettes de pied convient aux applications de forage de petit comme de grand diamètre. Grâce à sa forte capacité de fragmentation, il est largement utilisé pour les pieux de fondation, micropieux, tunnels, voies ferrées, ponts et projets de construction.

Peut-il être utilisé dans toutes les formations ?

Il est adapté à la plupart des formations géologiques. Toutefois, dans des formations très complexes avec cavités fréquentes ou pour des puits pétroliers et gaziers très profonds, un système de tubage concentrique avec taillant annulaire est recommandé.

Pourquoi choisir un système à ailettes de pied ?

Il offre un excellent rapport coût-performance et peut gérer la majorité des conditions géologiques rencontrées sur le terrain. Associé à une évacuation efficace des déblais, il permet d’augmenter le taux de pénétration, ce qui en fait un choix apprécié des opérateurs.
