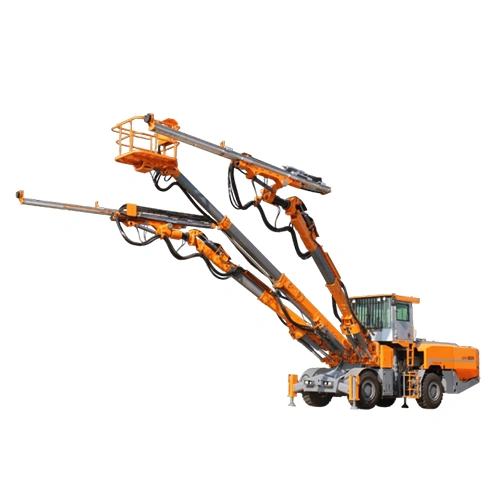

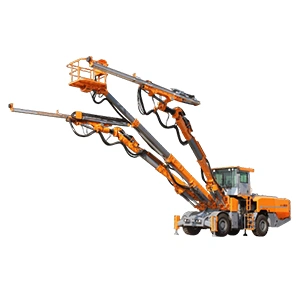

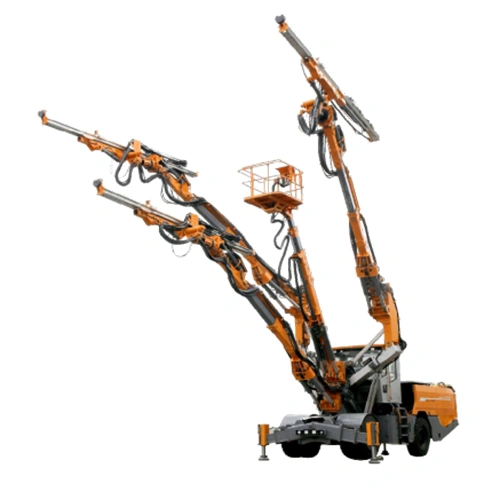

Débit Nominal (FAD) de Production Souterraine (Multi-bras)
Jumbo de forage souterrain pour applications minières et travaux de tunneling
Formulaire de demande
| Modèle | | |
| Couverture de forage de front (l × H) | 13.8 x 9.6 m | 16.2 x 13.2 m |
| Couverture de boulonnage (l × H) | 21 x 13.4 m | 23.2 x 16.9 m |
| Dimensions minimales de passage en galerie (l × H) | 3.1 x 4.3 m | 3.5 x 4.5 m |
| Diamètre des trous | Ø41-102 mm | Ø41-102 mm |
| Longueur totale du guide | 7244 mm | 7244 mm |
| Tige de forage | T38-H35-R32 x 5525 mm | T38-H35-R32 x 5525 mm |
| Profondeur de trou | 5270 mm | 5270 mm |
| Dimensions (L x l x H) | 16230 x 2800 x 3590 / 4390 mm | 16976 x 2930 x 3159 / 3859 mm |
| Rayon de braquage | Intérieur : R4900 mm / Extérieur : R8470 mm | Intérieur : R6500 mm / Extérieur : R12100 mm |
| Poids | ≤ 35.5 t | ≤ 50 t |
| Aptitude en pente | 15° | 15° |
| Vitesse de déplacement | Avant : 29/7,8 km/h – Arrière : 10,4 km/h | 5/15/17 km/h |
| Moteur diesel China IV | Cummins B5.9CS4-C175 / 129 kW (175 HP) | Cummins B6.7CS4-C240 / 177 kW (240 HP) |
| Moteur diesel China iII | - | Cummins QSC8.3-C240 / 179 kW (240 HP) |
| Puissance du perforateur | 20 kW | 20 kW |
| Hauteur au-dessus de l’axe de forage | 88 mm | 88 mm |
| Puissance du moteur électrique | 55 x 2 kW | 55 x 3 kW |
| Tension du moteur électrique | 380 V | 380 V |
