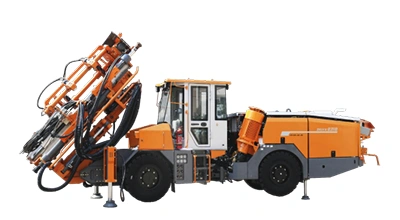

Foreuse de Production Souterraine
Foreuse long trou pour exploitation minière souterraine
Formulaire de demande
| Modèle | | | |
| Couverture de forage de production (l × H) | 6.1 x 3.8 m | 8.5 x 5.1 m | 6.5 x 6.5 m |
| Dimensions minimales de passage en galerie (l × H) | 2.5 x 2.8 m | 2.5 x 3.5 m | 2.5 x 2.5 m |
| Hole range | Ø64-115 mm | Ø64-115 mm | Ø64-115 mm |
| Longueur totale du guide | 3100 mm | 3600 mm | 3600 mm |
| Tige de forage | T45 x 915mm | T45 x 1525mm | T38/T45 x 1525mm |
| Profondeur de forage | 30 m | 50 m | |
| Dimensions (L x l x H) | 9200 x 1700 x 2700 mm | 9200 x 1850 x 2700 mm | 115250 x 1700 x 2190 / 2890 mm |
| Rayon de braquage | Int. R2800 mm / Ext. R6000 mm | Int. R2800 mm / Ext. R6000 mm | Int. R2650 mm / Ext. R5000 mm |
| Poids | ≤ 14 t | ≤ 16 t | ≤ 13.5 t |
| Aptitude en pente | 15° | 15° | 15° |
| Vitesse de déplacement | 4.5/12 km/h | 4.5/12 km/h | 4.5/12 km/h |
| Moteur diesel China IV | Cummins B3.9CS4-C110 / 81 kW (110 HP) | Cummins B3.9CS4-C110 / 81 kW (110 HP) | Cummins B3.9CS4-C110 / 81 kW (110 HP) |
| Moteur diesel China III | Cummins QSB3.9-C100 / 74 kW (100 HP) | Cummins QSB3.9-C100 / 74 kW (100 HP) | Cummins QSB3.9-C100 / 74 kW (100 HP) |
| Puissance du perforateur | 20 kW | 20 kW | 20 kW |
| Hauteur au-dessus de l’axe de forage | 88 mm | 88 mm | 88 mm |
| Puissance du moteur électrique | 55 kW | 55 kW | 55 kW |
| Tension du moteur électrique | 380 V | 380 V | 380 V |
